弧形自动门的安装要求及步骤讲解

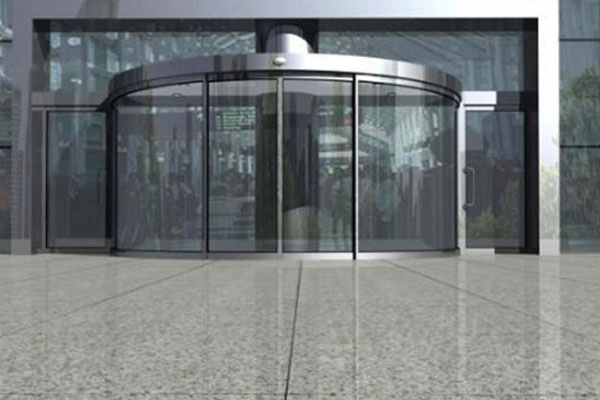

        弧形自动门拥有优美柔和的弧线外观,配以晶莹通透的玻璃门扇,使其外观更豪华气派。并且可根据现场条件,设计不同弧度的样式。弧形自动门比较适合饭店、机场、大型商场、医院、商户会馆、酒店、办公楼、大型大厦等的出入口系统。

        弧形自动门严格上说,应该是平移自动门的一种。所以它的结构形式也是由自动门控制器,自动门马达,皮带传动装置,吊轮组合,感应器系统组成。当然,其具体结构样式还是和平移自动门有些区别:弧形自动门的皮带装置中间增加了很多绕组轮,以便行进时改变自动门的运行曲线,吊轮系统也采用了外形比较大的轮组,使自动门可以按弧形路线运动。自动门控制器和马达装置和平移自动门一样,只是固定的方式不太一样。

自动门

        那么,你了解它正确的安装方法吗?关于弧形自动门的安装步骤,来具体了解一下吧:

安装准备工作---

土建施工队做好圆弧形自动关门的地面,要达到要求的平整度,并指导做好门框的安装。

圆弧自动门固定框架的安装---

1)六根立柱按尺寸要求安装。

2)立柱和帽头组成,用螺钉将帽头固定在立柱上。

3)下码头与立柱组装,用角铝和螺钉连接下码头和立柱。

4)上支撑组件进行安装,梁与梁靠角支连接,用螺栓螺母固定。梁与帽头内壁连接,用角支和螺钉固定。

扁钢的安装---

扁钢装在帽头内表面,扁钢上固定驱动机构的各部件。

导轨支架安装(弧形轨支托的安装)---

用M8X25螺钉将驱动装置固定板安装到扁钢上,对于1/2圆的驱动机构需装12个导轨支架。

安装圆弧形导轨---

用M6X20螺钉将圆弧形导轨固定到导轨支架上。

驱动装置和驱动轮安装---

用M8X15螺钉将驱动装置固定板安装到扁钢上,再用M6X15螺钉将驱动装置、驱动电机和驱动轮固定到固定板上。

惰轮安装---

用M8X15螺钉将惰轮固定板安装到扁钢上,再用M6X12螺钉将惰轮安装到惰轮固定板上。

张紧轮安装---

先将加工好的张紧轮固定到轮固定板上,再将固定板用M6X10的螺钉固定到张紧轮支架上,再将张紧轮支架用M8X15螺钉固定到扁钢上。

门环论吊架和皮带紧固件的组装---

每扇圆弧门上端一边装有滑轮吊架,另一边除滑轮吊架外还需滑轮吊架上用M4X12螺钉固定有连接板,在连接板上再装皮带紧固件,用于门扇与同步带的连接。

门扇吊装---

门扇先与门滑轮吊架安装好,然后滑轮和门吊挂在圆弧形导轨上。调好门扇的垂直位置和两扇门间的间隙,合适后再将门滑轮吊架上的皮带紧固件与同步带固定,门扇就与驱动机构连接到一起了。注意皮带紧固件与同步带的运动方向要一致。

安装门止动器---

门止动器是门扇开闭的限位装置,圆弧自动门处于打开的状态确定门止动器的位置,位置设定后将止动器用螺钉固定。

安装控制器---

先安装控制固定板,再用螺钉将控制器安装到控制器固定板上。

安装传感器,电控系统连线---

安装传感器、电源开关及驱动电机各电控部分连线。

安装顶板---

圆弧形自动门安装各部件完成后要安装顶板,并做防水防雨处理。
